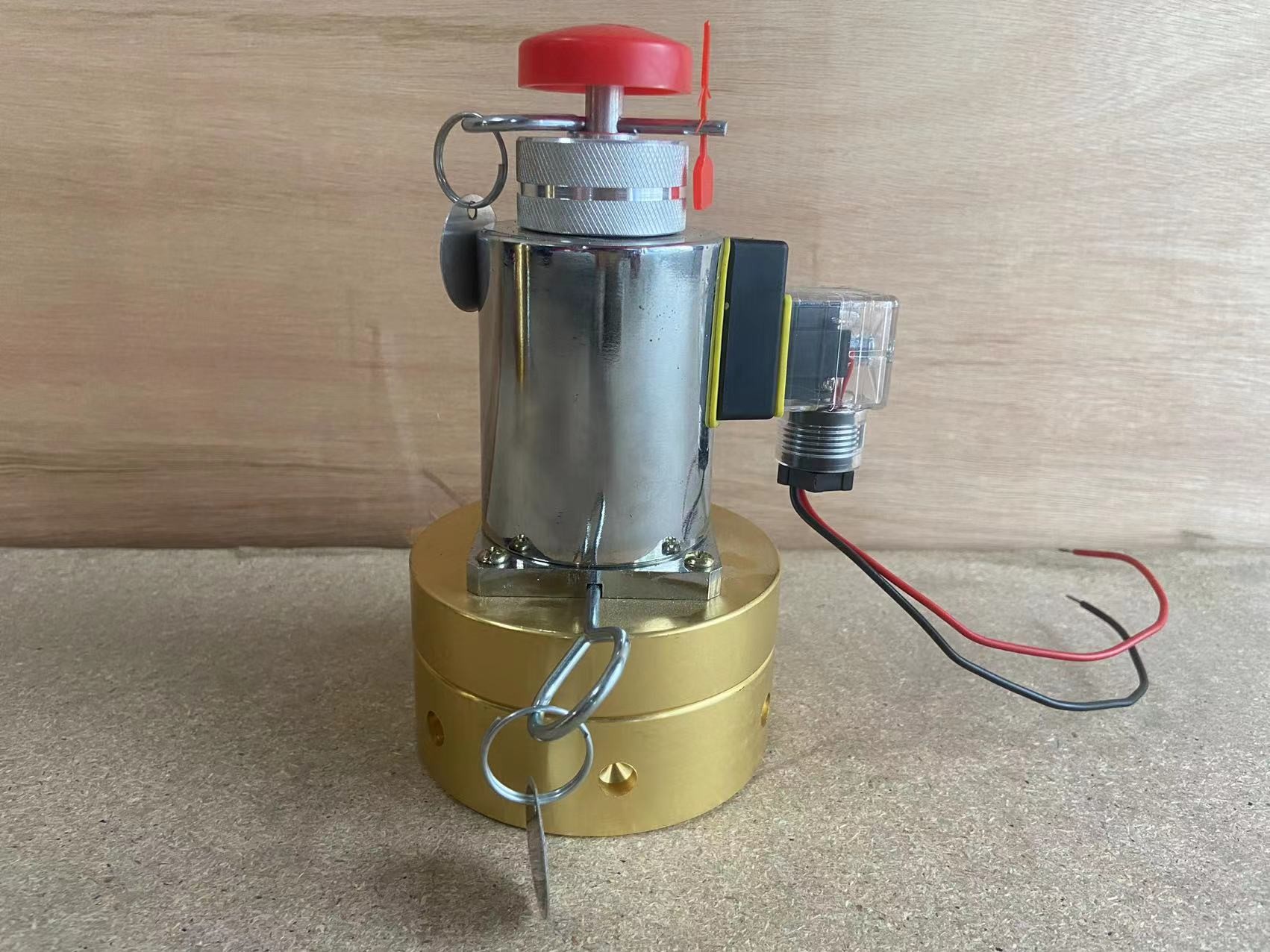

Actuador del solenoide instalado en el cilindro FM200
Principio de funcionamiento de dispositivo electromágnetico de la impulsión: el actuador del solenoide está instalado en la válvula del envase en el grupo de conducción del cilindro de gas del equipo extintor. Cuando ocurre una alarma de incendio, el regulador la alarma de incendio hace salir DC-24V actual, conecta el electroimán en el dispositivo de conducción, el electroimán actúa para empujar el dispositivo de la puntura, y las roturas de la aguja de la puntura a través del diafragma de aislamiento en la válvula del envase en el grupo de conducción del cilindro de gas para abrir la válvula del envase, para lanzar el N2 en el grupo de conducción del cilindro de gas, y conduce la válvula de selector correspondiente a través de la tubería de la impulsión que la válvula del envase del grupo extintor de la botella del agente está abierta.
Estructura del dispositivo electromágnetico de la impulsión: integrado principalmente por el electroimán para la válvula de DC, el dispositivo de la avería, el botón manual de la emergencia, la primavera, el etc
Parámetro
|
Modelo no. |
MFZ1-90F/24V |
|
Fuerza impulsora |
90N |
|
Voltaje de funcionamiento |
DC24V |
|
El comenzar actual |
1.6A |
|
Peso |
2.9kg |
|
Altura |
165m m |
|
Diámetro |
M70*2mm |
Componentes
